El Intercambiador de Calor de Placas para TICB (TIPLB) de EDIBON permite el estudio experimental de la transferencia de calor entre agua caliente y agua fría que circulan por canales alternos entre placas paralelas. Su diseño favorece una elevada superficie de intercambio térmico y distribución unif
Descripción

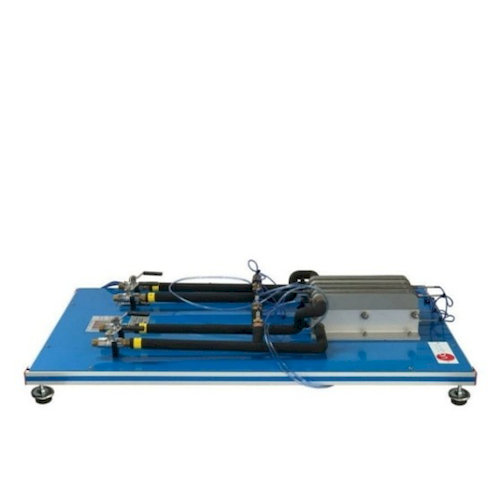

El Intercambiador de Calor de Placas para TICB (TIPLB) de EDIBON permite el estudio experimental de la transferencia de calor entre agua caliente y agua fría que circulan por canales alternos entre placas paralelas. Su diseño favorece una elevada superficie de intercambio térmico y distribución uniforme de temperaturas. Requiere la Unidad Base y de Servicio TIUSB para su funcionamiento.
Prácticas
- Balance global de energía en intercambiadores de placas
- Determinación de la eficiencia del intercambiador mediante el método NTU
- Estudio de la transferencia de calor en flujo paralelo y contracorriente
- Análisis de la influencia del caudal en la eficiencia térmica
- Cálculo del número de Reynolds en canales formados por placas paralelas
Especificaciones y equipamiento
- Intercambiador de calor de placas para uso didáctico
- Circulación de agua caliente y fría por canales alternos entre placas paralelas
- Integración directa con la Unidad Base y de Servicio TIUSB
- Medición de temperaturas en distintos puntos del intercambiador
- Regulación y medición de caudales de agua fría y caliente
- Determinación de la pérdida de carga en el intercambiador
- Funcionamiento con agua como fluido de trabajo
