El Intercambiador de Calor de Tubos Concéntricos para TICC (TITC) de EDIBON permite el estudio experimental de la transferencia de calor entre dos fluidos, donde el agua caliente circula por el tubo interior y el agua fría fluye por la zona anular. Posibilita analizar el comportamiento térmico bajo
Descripción

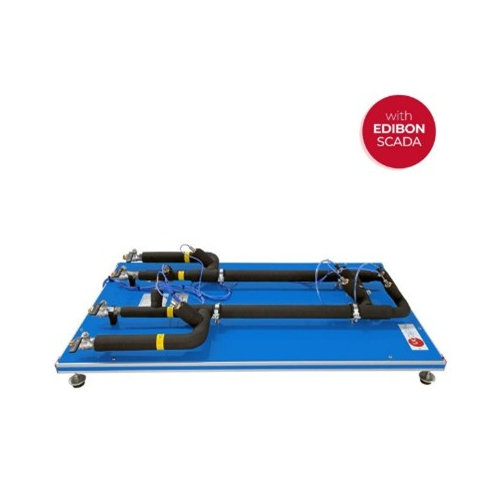

El Intercambiador de Calor de Tubos Concéntricos para TICC (TITC) de EDIBON permite el estudio experimental de la transferencia de calor entre dos fluidos, donde el agua caliente circula por el tubo interior y el agua fría fluye por la zona anular. Posibilita analizar el comportamiento térmico bajo distintas condiciones de operación en régimen paralelo y contracorriente. Requiere la Unidad Base y de Servicio TIUS. Puede suministrarse con sistema SCADA.
Prácticas
- Estudio del funcionamiento de un intercambiador de tubos concéntricos
- Análisis de la transferencia de calor entre fluidos en régimen estacionario
- Determinación del coeficiente global de transferencia de calor
- Evaluación de la influencia del caudal en el rendimiento térmico
- Comparación del comportamiento térmico con otros tipos de intercambiadores
- Análisis de pérdidas de carga en el lado de carcasa y en el lado de tubos
Especificaciones y equipamiento
- Intercambiador de calor de tubos concéntricos para uso didáctico
- Agua caliente circula por tubo interior, agua fría por zona anular
- Integración directa con la unidad base y de servicio EDIBON
- Circuitos independientes para fluido caliente y fluido frío
- Instrumentación para medición de temperaturas de entrada y salida
- Funcionamiento con agua como fluido de trabajo
- Diseño modular para prácticas repetitivas y seguras en laboratorio
