Descripción

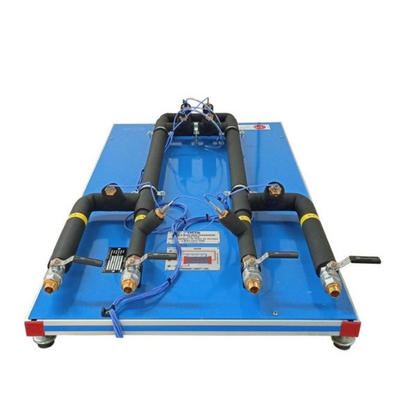

El Intercambiador de Calor de Tubos Concéntricos para TICB, "TITCB", diseñado por EDIBON, permite el estudio de la transferencia de calor entre dos fluidos: el agua caliente que circula por el tubo interior y el agua fría que circula por la zona anular entre el tubo interior y el tubo exterior.
Este equipo posibilita analizar cómo varía la transferencia de calor en diferentes condiciones, como cambios en el caudal, la temperatura y el tipo de flujo (contracorriente o paralelo).
Un intercambiador de calor de tubos concéntricos permite estudiar y analizar la transferencia de calor entre dos fluidos que fluyen a través de tubos concéntricos, uno dentro del otro. Esto incluye la investigación de la eficiencia del intercambiador, el estudio de la efectividad del intercambio de calor, la influencia del caudal en la transferencia de calor y la comparación de diferentes configuraciones de flujo, como el flujo contracorriente y el flujo paralelo.
Además, gracias a este equipo se pueden desarrollar prácticas específicas para determinar el balance global de energía en el intercambiador, calcular la efectividad del intercambiador utilizando el método NTU y estudiar la influencia del número de Reynolds en la transferencia de calor.
En resumen, el "TITCB" ofrece a estudiantes, profesores e investigadores la posibilidad de comprender y practicar los principios fundamentales de la transferencia de calor y su aplicación en la industria.
Para trabajar con este equipo, se requiere la Unidad Base y de Servicio, "TIUSB", la cual proporciona funciones clave, como calentar el agua mediante un baño termostático, bombear agua caliente, regular y medir los caudales de agua fría y caliente, medir las temperaturas de entrada y salida del agua fría y caliente, así como medir la pérdida de carga en el intercambiador.
PRÁCTICAS
Balance global de energía en el intercambiador y estudio de las pérdidas.
Determinación de la eficiencia del intercambiador. Método NTU.
Estudio de la transferencia de calor en condiciones de flujo contracorriente y en condiciones de flujo paralelo.
Influencia del caudal en la transferencia de calor. Cálculo del número de Reynolds.
